La Red y Sus Elementos

Elementos de una red

Dispositivos intermediarios:

Estos dispositivos intermediarios, son capaces de enrutar los paquetes atraves de la red, por información que va almacenando en sus memorias como las direcciones de red de los dispositivos finales y que las analiza para poder buscar la mejor ruta hacia ese destino.  Los procesos que estos pueden realizar son las siguientes:

• Regenerar y retransmitir señales de datos
• Mantener información sobre que rutas existen atraves de la red.
• Notificar a otros dispositivos los errores y las fallas de comunicación
• Direccionar datos por rutas alternativas, cuando existen fallas de algun enlace
• Clasificar y direccionar mensajes según las prioridades de QoS (calidad de servicios)
• Permitir o denegar el flujo de datos en base a configuraciones de seguridad

Los dispositivos intermediarios proporcionan conectividad entre redes y administran los flujos de

de acceso a la red (hub, switches y puntos de acceso inalámbricos)

Un switch o conmutador es un dispositivo de interconexión utilizado para conectar equipos en red formando lo que se conoce como una red de área local (LAN) y cuyas especificaciones técnicas siguen el estándar conocido como Ethernet (o técnicamente IEEE 802.3).

Funcion:

La función básica de un switch es la de unir o conectar dispositivos en red. Es importante tener claro que un switch NO proporciona por si solo conectividad con otras redes, y obviamente, TAMPOCO proporciona conectividad con Internet. Para ello es necesario un router.

Switch de 24 puertos que permite constituir una red local de hasta 24 equipos conectados

·         de internetworking (router)

En redes de conmutación por paquetes, como Internet, el router es un dispositivo o, en algunos casos, un software en la computadora que determina el siguiente punto de la red a la que se reenviará el paquete para que llegue a su destino. El router o enrutador está conectado, por lo menos, a dos redes y decide qué camino recorrerá cada paquete de información en función del entendimiento que tenga en cada momento del estado en que se encuentran las redes a las que está conectado.

Función:

El Router cumple la función de enviar los datos fuera o dentro de la red local, según corresponda. Cualquier computadora puede actuar como router si ejecuta el programa adecuado. De hecho, dentro del router hay una pequeña computadora especializada. Generalmente se puede acceder a la configuración del mismo router a través de una página web interna, que suele establecerse en números seguidos de puntos.

como se ve el router:

Como funciona el router:

·         de comunicación (modems)
El módem es un dispositivo que se utiliza para comunicarse con una red de computadoras. básicamente permite la conversión de las señales analógicas en digitales y viceversa, permitiendo que exista una integración en la manera en la que las computadoras procesan la información y la manera en la que esta se transite por as distintos cables que sirven para formar las redes.
es un dispositivo de hardware que se conecta con tu ordenador y a una línea telefónica. Permite al ordenador conectarse con otros ordenadores a través del sistema de teléfono. Básicamente, los módems son para los ordenadores lo que un teléfono hace para los seres humanos.
Generalmente, hay tres tipos de módem: externos, tarjetas PC, e internos.
La mayoría de los ordenadores actuales tienen módems internos así que puedes enchufar el cable del teléfono directamente al ordenador.

Función:

La función básica de los módems es aceptar datos de un ordenador o estación transmisora y convertir las señales analógicas  (o digitales) que se puedan transmitir a través de líneas telefónicas de transmisión de voz. Lo cual se refleja de esta manera, el modulador emite una señal denominada portadora. Generalmente, se trata de una simple señal eléctrica sinusoidal de mucha mayor frecuencia que la señal moduladora. La señal moduladora constituye la información que se prepara para una transmisión (un módem prepara la información para ser transmitida, pero no realiza la transmisión). La moduladora modifica alguna característica de la portadora (que es la acción de modular), de manera que se obtiene una señal, que incluye la información de la moduladora. Así el de modulador puede recuperar la señal moduladora original, quitando la portadora. Las características que se pueden modificar de la señal portadora son:

·         Amplitud, dando lugar a una modulación de amplitud (AM/ASK).
·         Frecuencia, dando lugar a una modulación de frecuencia (FM/FSK).
·         Fase, dando lugar a una modulación de fase (PM/PSK)

Modem Externos

Modem interno

·     de seguridad (firewalls)
Un firewall (llamado también "corta-fuego"), es un sistema que permite proteger a una computadora o una red de computadoras de las intrusiones que provienen de una tercera red (expresamente de Internet). El firewall es un sistema que permite filtrar los paquetes de datos que andan por la red. Se trata de un "puente angosto" que filtra, al menos, el tráfico entre la red interna y externa
Un firewall puede ser un programa (software) o un equipo (hardware) que actúa como intermediario entre la red local (o la computadora local) y una o varias redes externas.

Función:
Un sistema firewall contiene un conjunto de reglas predefinidas que permiten:

* Autorizar una conexión (allow);
* Bloquear una conexión (deny);
* Redireccionar un pedido de conexión sin avisar al emisor (drop).

El conjunto de estas reglas permite instalar un método de filtración dependiente de la política de seguridad adoptada por la organización. Se distinguen habitualmente dos tipos de políticas de seguridad que permiten:

- Permitir únicamente las comunicaciones autorizadas explícitamente: "Todo lo que no es autorizado explícita-mente está prohibido".
- Impedir cualquier comunicación que fue explícitamente prohibida.

El primer método es el más seguro, pero requiere de una definición precisa de las necesidades de comunicación de toda la red.

Como se ve un Firewall:

Dispositivos finales:

Estos dispositivos constituyen la interfaz entre la red humana y la red de comunicación subyacente. Algunos ejemplos de dispositivos finales son:
Computadoras (estaciones de trabajo, computadoras portátiles, servidores de archivos, servidores web)

constituyen la interfaz entre la red humana y la red de comunicación subyacente, como por ejemplo:

• Computadoras (ordenadores, portátiles, servidores Web).
• Impresoras de red.
• Teléfonos VoIP.
• Cámaras de seguridad.
• Dispositivos móviles de mano (PDA).

Conectores:

Son los conectores utilizados para facilitar la entrada y salida en serie y en paralelo. El número que aparece detrás de las iniciales DB, (acrónimo de Data Bus "Bus de Datos"), indica el número de líneas "cables" dentro del conector. Por ejemplo, un conector DB-9 acepta hasta nueve líneas separadas, cada una de las cuales puede conectarse a una clavija del conector. No todas las clavijas (en especial en los conectores grandes) tienen asignada una función, por lo que suelen no utilizarse. Los conectores de bus de datos más comunes son el DB-9, DB-15, DB-19, DB-25, DB-37 y DB-50.

Conectores Plug Rj-45

Es el tipo de conector que se utiliza en los cables de red,

FUNCIÓN:

se usa para hacer las conexiones de red con cable par trenzado. El conector RJ45 se enchufa en el conector JACK RJ45

ESTA CONFORMADO POR:

Ocho pines

Pertenece a la capa física del modelo OSI, porque al igual que el Jack rj45 transmite  bits.

en nuestro salón hay 22 plug rj45

Conectores Jack Rj-45:

El RJ45 es una interfaz física usada para conectar redes de cableado estructurado. Tiene ocho pines, usados generalmente como extremos de cables de par trenzado.

Se utiliza comunmente en cables de redes Ethernet (8 pines), terminaciones de teléfonos (4 pines), etc.

Son conectores similares a los RJ-11, pero más anchos.

Faceplate:

Son las tapas que se encuentran normalmente en las paredes en donde se inserta el cable para conectar la maquina (ordenador)o teléfono a una red.

es un accesorio para el montaje de redes estructuradas que se usan en conjunto con los keystone (cat 6). Con este accesorio los puntos de red quedan ubicados de manera natural en el

espacio instalado y con un termino elegante y estético.

(cable UTP,STP,FTP.)

Cable UTP (Foilrd Twisted Pair) par trenzado sin blindaje: son cables de pares trenzados sin blindar que se utilizan para diferentes tecnologías de redes locales. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal, su impedancia es de 100 Ohmios.

Cable STP (Shield Twisted Pair)par trenzado blindado: se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión sin blindaje y su impedancia es de 150 Ohmios.

Cable FTP (Foiled Twisted Pair)par trenzado con blindaje global: son unos cables de pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias y su impedancia es de 120 Ohmios.

Rack:

Un rack es un soporte metálico destinado a alojar equipamiento electrónico, informático y de comunicaciones

Los racks son útiles en un centro de proceso de datos, donde el espacio es escaso y se necesita alojar un gran número de dispositivos. Estos dispositivos suelen ser:

• Servidores
• Conmutador (Switch)
• Enrutador (Router)
• Paneles de parcheo
• Cortafuegos

Patch Panel:

Un panel de conexiones, también denominado bahía de rutas o

patch panel, es el elemento encargado de recibir todos los cables del cableado estructurado. Sirve como un organizador de

las conexiones de la red, para que los elementos relacionados de la Red LAN y los equipos de la conectividad puedan ser fácilmente incorporados al sistema y además los puertos de

conexión de los equipos activos de la red (Switch, Router, etc.) no tengan algún daño por el constante trabajo de retirar e introducir en sus puertos.

Canaletas de red:

Las canaletas son tubos metálicos o plásticos que conectados de forma correcta proporcionan al cable una mayor protección en contra de interferencias electromagnéticas originadas por los diferentes motores eléctricos.

Para que las canaletas protejan a los cables de dichas perturbaciones es indispensable la óptima instalación y la conexión perfecta en sus extremos.

Tipos de Canaletas

Cerrada:

Bandeja en forma de "U", utilizada con o sin tapa superior, para instalaciones a la vista o en falso techo.Utilizadas tanto para instalaciones eléctricas, de comunicación o de datos.Este tipo de canaleta tiene la ventaja de poder recorrer áreas sin techar.

Escalera:

Estas bandejas son muy flexibles, de fácil instalación y fabricadas en diferentes dimensiones.Son de uso exclusivo para zonas techadas, fabricadas en planchas de acero galvanizado de 1.5 Mm. y 2.0 Mm. de espesor.

Plasticas:

Facilita y resuelve todos los problemas de conducción y distribución de cables. Se utilizan para fijación a paredes, chasis y paneles, vertical y horizontalmente.Los canales, en toda su longitud, están provistas de líneas de pre ruptura dispuestas en la base para facilitar el corte de un segmento de la pared para su acoplamiento con otras canales formando T, L, salida de cables, etc.


Especiales:

Estas bandejas pueden ser del tipo de colgar o adosar en la pared y pueden tener perforaciones para albergar salidas para interruptores, toma - corrientes, datos o comunicaciones.La pintura utilizada en este tipo de bandejas es electrostática en polvo, dándole un acabado insuperable.


SalvaCables:
Diseñado especialmente para proteger y decorar el paso de cables de: telefonía, electricidad, megafonía, computadores, etc. por suelos de oficinas.Los dos modelos de Salva cables disponen de tres compartimentos que permiten diferenciar los distintos circuitos.La canaleta es un canal montado sobre la pared con una cubierta móvil.

Decorativas:

tiene una terminación más acabada. La canaleta decorativa se utiliza para colocar un cable sobre la pared de una habitación, donde quedaría visible de otra manera.Canal: una alternativa menos atractiva que la de la canaleta decorativa. Su principal ventaja, sin embargo, es que es lo suficientemente grande como para contener varios cables.


Medios de conexion:

Guiados:

está formada por la conexión de cables entre los distintos dispositivos que la conforman. Estos medios de transmisión de datos pueden estar compuestos por Cable Coaxial, cables de Par Trenzado, Fibra óptica o bien dos o más de ellos al mismo tiempo.

Cable de Par Trenzado:

Así mismo, dependiendo del número de pares que tenga un cable, el número de vueltas por metro que posee su trenzado y los materiales utilizados, los estándares de cableado clasifican a los pares trenzados por categorías: categoría 2, categoría 3, categoría 4, categoría 5, categoría 5e, categoría 6 y categoría 7.

Fibra Óptica:

La fibra óptica es una delgada hebra de vidrio o silicio fundido que conduce la luz. Se requieren dos filamentos para una comunicación bi-direccional: TX y RX.

Las fibras ópticas se pueden utilizar con LAN, así como para transmisión de largo alcance, aunque derivar en ella es más complicado que conectarse a una Ethernet. La interfaz en cada computadora pasa la corriente de pulsos de luz hacia el siguiente enlace y también sirve como unión T para que la computadora pueda enviar y recibir mensajes.

No guiados:

Transportan ondas electromagnéticas sin usar un conductor físico. Este tipo de comunicación se denomina Comunicación Inalámbrica. Las transmisiones no guiadas se pueden clasificar en tres: radio frecuencia, microondas y luz tales como infrarrojos o láser… Es en este tipo de red donde clasificamos las tecnologías tales como Wifi, bluetooth, telefonía móvil, TV, Radio, etc… es decir, todas las señales que recibes sin necesidad de un cable.

Microondas:

Son un tipo de onda electromagnética situada en el intervalo del milímetro al metro y cuya propagación puede efectuarse por el interior de tubos metálicos.

• Se usa el espacio aéreo como medio físico.
• Consiste en una Antena tipo plato y circuitos que    interconectan con la terminal del usuario.
• La información es digital.
• Se transmite en ondas de radio de corta longitud.
• Dirección de múltiples canales a múltiples estaciones.
• Pueden establecer enlaces punto a punto.

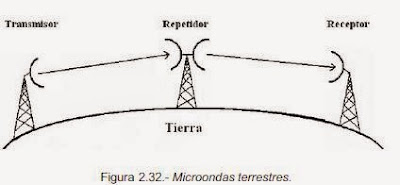

Microondas terrestres:

Para la comunicación de microondas terrestres se deben usar antenas parabólicas, las cuales deben estar alineadas o tener visión directa entre ellas, además entre mayor sea la altura mayor el alcance, sus problemas se dan perdidas de datos por atenuación e interferencias, y es muy sensible a las malas condiciones atmosféricas.

Las principales aplicaciones de un sistema de microondas terrestre son:

* Telefonía básica (canales telefónicos)

* Telégrafo/Télex/Facsímile

* Telefonía Celular (entre troncales)

* Canales de Televisión.

* Video

* Datos

Microondas por satélites:

esta basado en la comunicación llevada a cabo a través de estos dispositivos, los cuales después de ser lanzados de la tierra y ubicarse en la orbita terrestre siguiendo las leyes descubiertas por Kepler, realizan la transmisión de todo tipo de datos, imágenes, etc., según el fin con que se han creado. Las microondas por satélite manejan un ancho de banda entre los 3 y los 30 Ghz, y son usados para sistemas de televisión, transmisión telefónica a larga distancia y punto a punto y redes privadas punto a punto. Las microondas por satélite, o mejor,el satélite en si no procesan información sino que actúa como un repetidor-amplificador y puede cubrir un amplio espacio de espectro terrestre.

¿Para qué se utilizan?

* Difusión de televisión.

* Transmisión telefónica a larga distancia.

* Redes privadas.

Su principal función es la de amplificar la señal, corregirla y retransmitirla a una o más antenas ubicadas en la tierra.

Ondas de radio:

Son las más usadas, pero tienen apenas un rango de ancho de banda entre 3 Khz y los 300 Ghz. Son poco precisas y solo son usados por determinadas redes de datos o los infrarrojos.

Las ondas de radio, al poder reflejarse en el mar u otros objetos, pueden aparecer múltiples señales "hermanas".

Bluetooth:

Se utiliza principalmente en un gran número de productos como teléfonos, impresoras, módems y auriculares.

•  Su uso es adecuado cuando puede haber dos o más dispositivos en un área reducida sin grandes necesidades de ancho de banda.

•  Su uso más común está integrado en teléfonos y PDA bien sea por medio de unos auriculares Bluetooth o en transferencia de ficheros.

•  Tiene la ventaja de simplificar el descubrimiento y configuración de los dispositivos, ya que éstos pueden indicar a otros los servicios que ofrecen, lo que redunda en la accesibilidad de los mismos sin un control explícito de direcciones de red, permisos y otros aspectos típicos de redes tradicionales.

Rede inalámbrica de área personal  (WPAN).

•   Posibilita la transmisión de voz y datos entre dispositivos.

•   Utiliza un enlace por radiofrecuencia en la bandas ISM de los 2,4 GHz.

Wifi:

Es un sistema de envió de datos sobre redes de computadores que utilizan ondas de radio en lugar de cables, este sistema esta presente en:

• Ordenadores Personales

• Consolas de video juegos

• Smartphone

• Reproductores de audio digital.

Wi-Fi es similar a la red Ethernet tradicional y   como tal el establecimiento de comunicación necesita una configuración previa.

Utiliza el mismo espectro de frecuencia que Bluetooth con una potencia de salida mayor que lleva a conexiones más sólidas.

A veces se denomina a Wi-Fi la “Ethernet sin cables”. Aunque esta descripción no es muy precisa.

Se adecua mejor para redes de propósito general: permite conexiones más rápidas, un rango de distancias mayor y mejores mecanismos de seguridad.

Puede compararse la eficiencia de varios protocolos de transmisión inalámbrica, como Bluetooth y Wi-Fi, por medio de la capacidad espacial (bits por segundo y metro cuadrado).

•

•
